GA-965-DS4

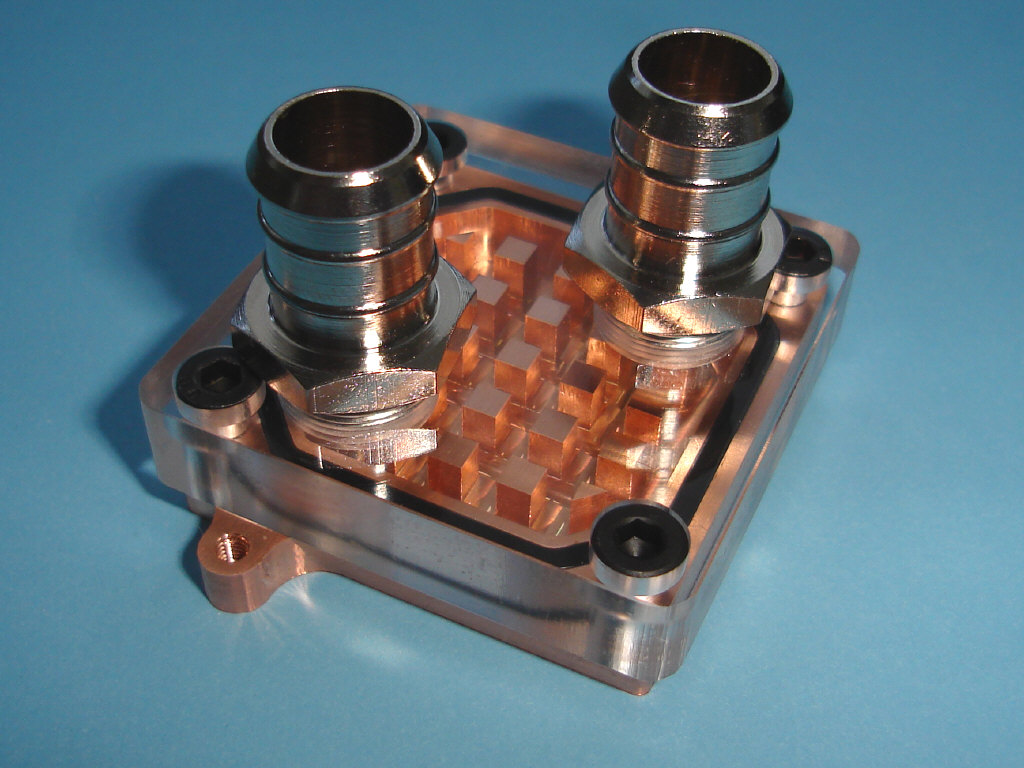

Chladící blok pro severní můstek základní desky Gigabyte GA-965-DS4 vychází z osvědčeného konceptu bloku Stixion, kde při malém odporu průtoku kapaliny je zachován velký chladící účinek. Vstupní a výstupní otvor má klasický rozměr G1/4". Nástrčné fitinky pro hadičky s vnitřním průměrem 10 mm jsou vybaveny "O" kroužkem.

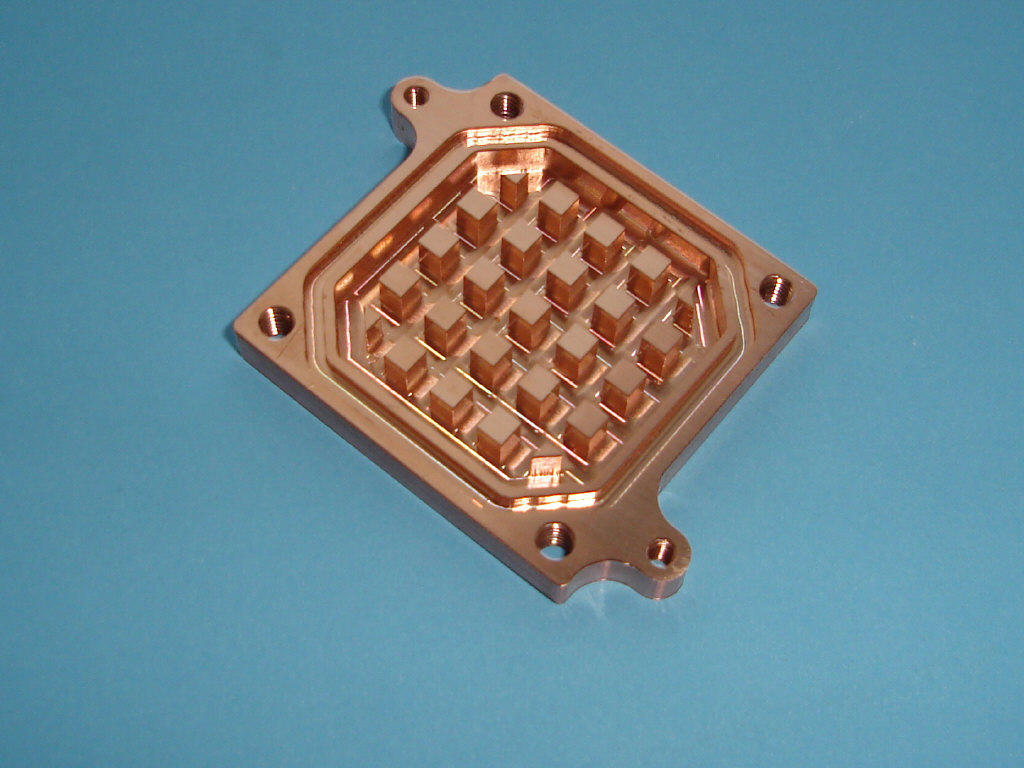

Rozměry základny bloku jsou 42x42x5mm. Použité plexi má tloušťku 10 mm. Rozteč děr pro uchycení k základní desce je 57.2 mm.

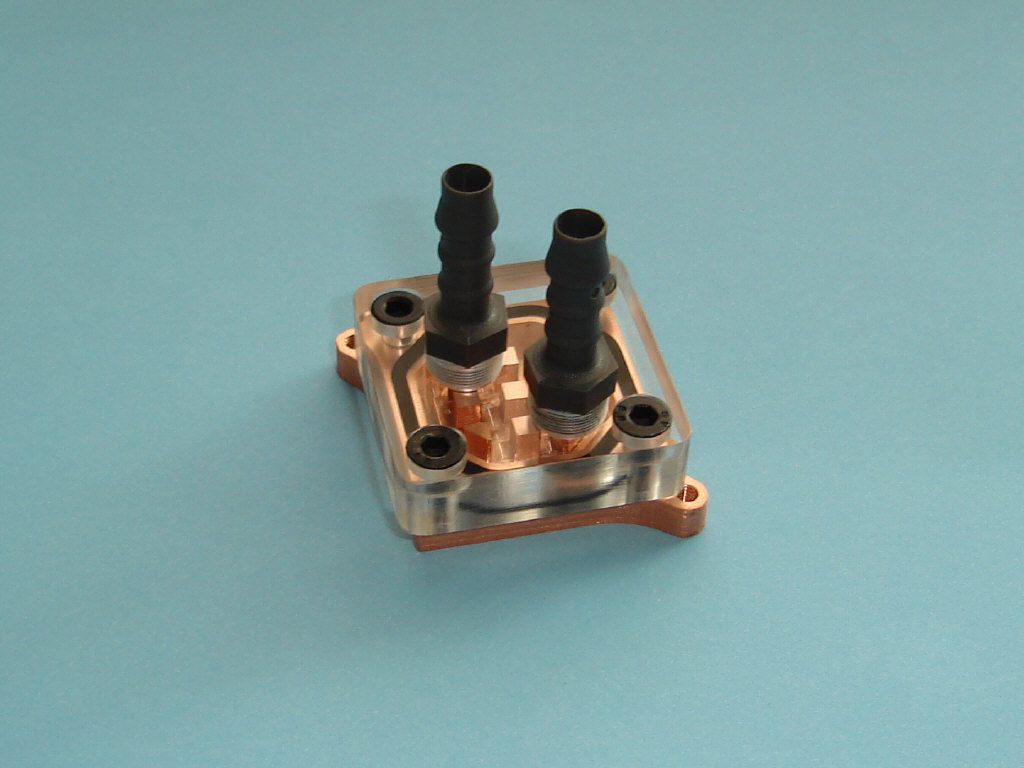

U tohoto bloku z důvodu malých rozměrů bloku již nelze použít závit G1/4". Proto je zde použit závit G1/8" a fitinky s vnitřním průměrem 5 mm opatřené teflonovou páskou místo "O" kroužku.

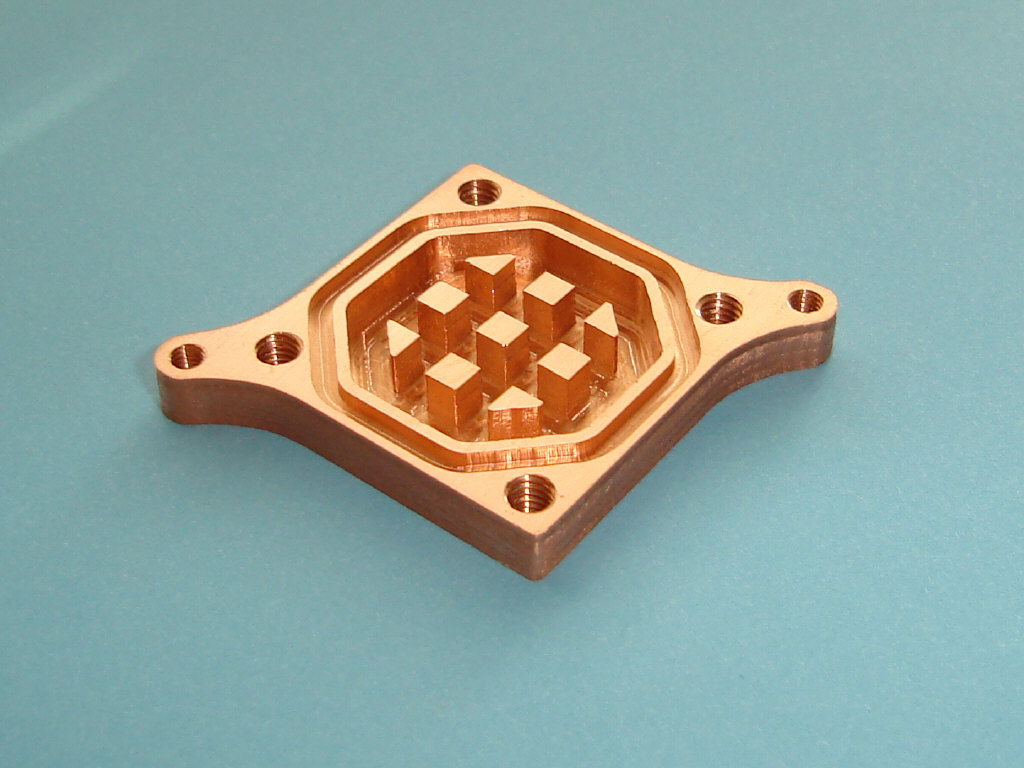

Rozměry základny bloku jsou 31x31x5mm. Rozteč děr pro uchycení k základní desce je 48.5 mm. Použité plexi je opět tloušťky 10 mm.

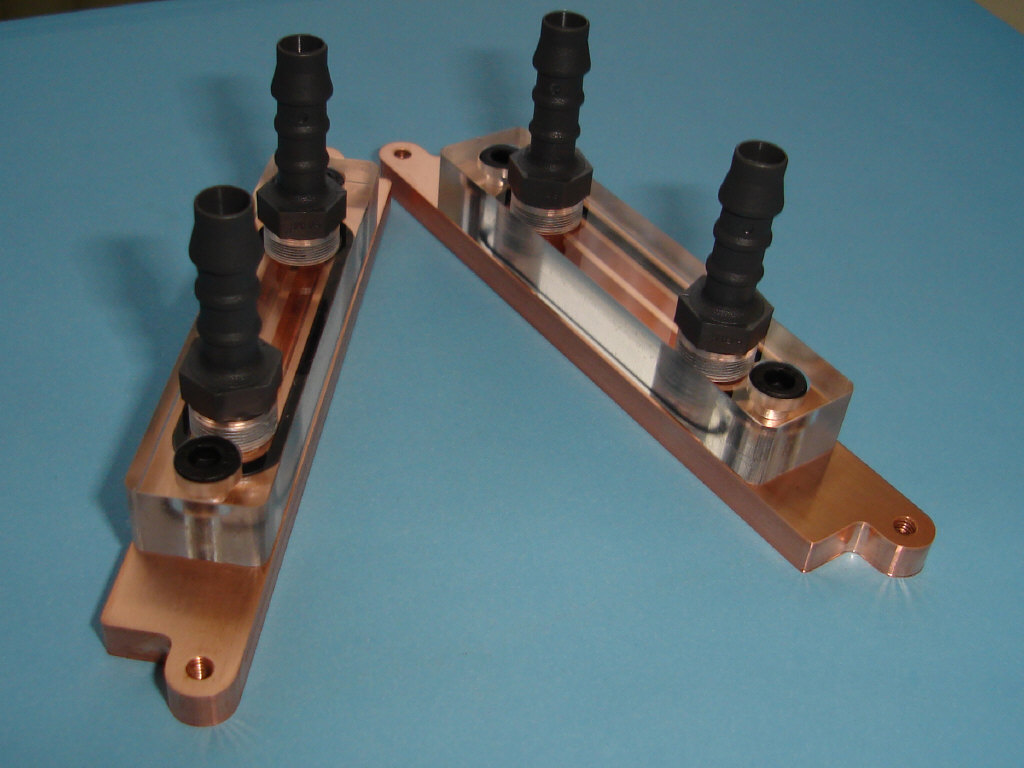

Blok pro mosfety je vyroben s co nejmenším odporem průtoku kapaliny. Pro chlazení mosfetů takto jednoduchá konstrukce bloku bohatě postačuje i při výrazném přetaktování a zvednutí voltáže CPU. U tohoto bloku je opět použit závit G1/8".

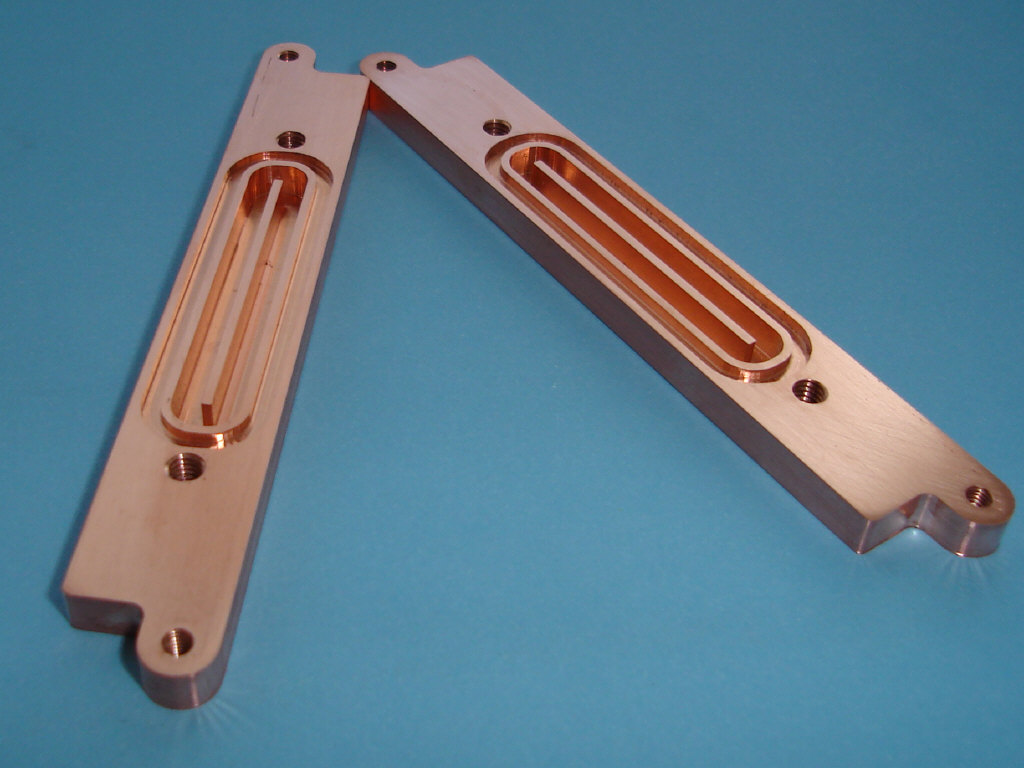

Rozměry základny bloku jsou 88x15x5mm. Rozteč děr pro uchycení k základní desce je 95.3 mm. Použité plexi je tloušťky 10 mm.
Více fotek naleznete v galerii
